Gids voor centrifugaalpompen met hoog debiet: typen, afmetingen en chemische procesbelasting

Als u ooit een transportlijn voor een groot tankpark op maat heeft gemaakt of een circulatielus heeft zien worstelen omdat de pomp alleen op het hoofd werd gekozen, weet u al dat 'hoge stroom' een relatieve term is. Bij centrifugaalpompwerk betekent dit meestal een werkpunt waarbij het volume belangrijker is dan de druk. De pomp kan koelwater, chemische procesvloeistof, pekel of een product met een lage viscositeit door een breed leidingnetwerk verplaatsen, en de waaier en het huis zijn zo opgesteld dat ze dat volume efficiënt doorgeven. Bij Jiangsu Feixiang Pump Manufacturing Co., Ltd. heeft ons dagelijkse werk met chemische fabrieken en procesgebruikers ons geleerd dat de beste centrifugaalpomp met hoog debiet zelden de grootste op het gegevensblad is; het is degene die past bij de systeemcurve, de vloeistof en de onderhoudsrealiteit.

Wat “Hoog Flow” betekent voor een centrifugaalpomp

Debiet is het volume dat een pomp per tijdseenheid levert, terwijl de opvoerhoogte de energie is die wordt toegevoegd per gewichtseenheid vloeistof. Een centrifugaalpomp met hoog debiet bevindt zich aan de rechterkant van de prestatiecurve: groot volume, vaak bescheiden opvoerhoogte. Dat is de reden waarom deze pompen gewoonlijk een eentraps overhangende waaier, een breed slakkenhuis en royale zuig- en persdoorgangen gebruiken. De specifieke snelheid neemt toe naarmate de stroom toeneemt ten opzichte van de opvoerhoogte, waardoor ontwerpen in de richting van waaiers met gemengde stroming en axiale stroming worden verplaatst wanneer de vereiste opvoerhoogte erg laag is en de volumevereiste erg hoog.

Het is belangrijk om hoge stroming niet te verwarren met hoge druk. Een pomp kan een groot frame hebben, maar toch maar een paar maten opvoerhoogte leveren. Omgekeerd kan een meertrapspomp hoge druk produceren met een relatief bescheiden debiet. De praktische vraag is waar de systeemcurve de pompcurve snijdt, en of de geselecteerde pomp in de buurt van het beste efficiëntiepunt werkt. Voor vloeistoffen met een lage viscositeit, zoals water, oplosmiddelen en veel chemische stromen, zijn centrifugaalpompen een natuurlijke oplossing omdat ze met een relatief eenvoudige constructie grote volumes kunnen doorlaten.

Veel voorkomende centrifugaalpompconfiguraties met hoog debiet

Verschillende pompopstellingen kunnen aan een hoog debiet voldoen, en de juiste keuze hangt af van de opvoerhoogte, de indeling, de vloeistof en hoe vaak de unit zal draaien. Een horizontale eentraps procespomp is vaak de eerste optie voor algemene overdracht, omdat deze toegankelijk en gemakkelijk te onderhouden is. Verticale pompen besparen vloerruimte en zorgen voor een kort aanzuigtraject in putten of circulatieputten. Axiaalstroompompen gaan nog verder met het idee van een hoog debiet, waarbij gebruik wordt gemaakt van propellerwaaiers voor zeer grote volumes bij een lage opvoerhoogte. Meertrapsunits komen in beeld wanneer dezelfde stroom onder hogere druk moet worden geleverd, hoewel de behuizing langer en complexer wordt.

Bij chemische toepassingen moet de pomp ook rekening houden met materialen en afdichtingen. Een standaard chemische procespomp kan worden geleverd in gietijzer, roestvrij staal of andere legeringen, met mechanische afdichtingen die geschikt zijn voor de vloeistof. Voor zuren, logen en zoutoplossingen kan een beklede of corrosiebestendige pomp nodig zijn. Voor zeer grote circulatietaken, zoals verdampings- en kristallisatielussen, kan een ontwerp met axiale stroming efficiënter zijn dan het dwingen van een centrifugaalpomp met hoog debiet om ver van zijn beste punt te werken. Onze discussie over pompprestaties met axiale stroming gaat dieper in op deze afweging.

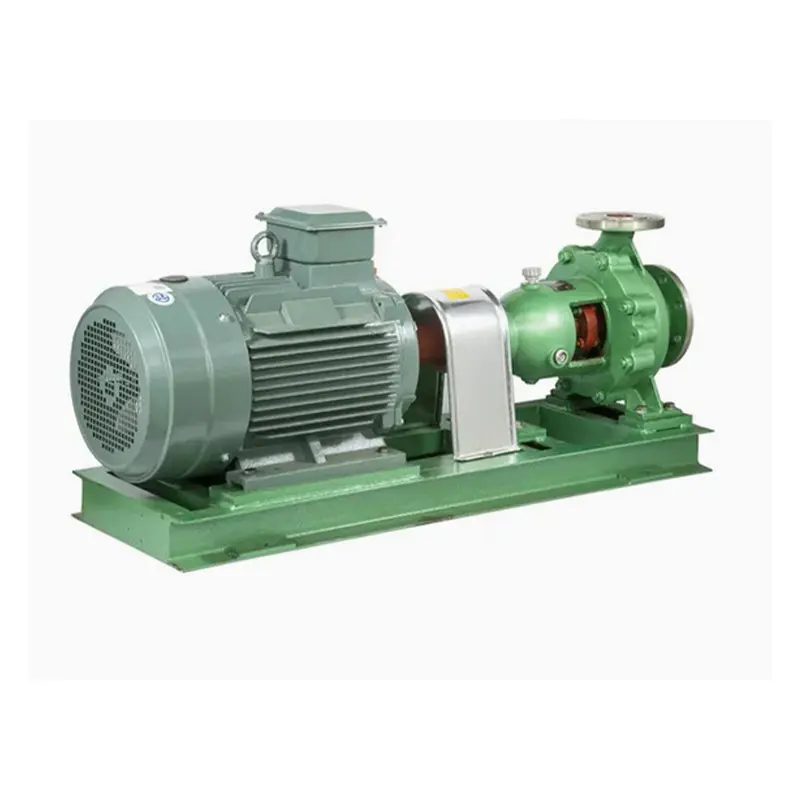

IH-type horizontale chemische centrifugaalpomp Voor corrosieve, waterachtige vloeistoffen zonder vaste stoffen biedt deze eentraps ISO2858-pomp een breed debiet- en opvoerhoogtebereik voor chemische processen. Bekijk Product →

Snelle vergelijking van pompstijlen met hoog debiet

Waar centrifugaalpompen met hoog debiet passen in procesinstallaties

Centrifugaalpompen met hoog debiet verschijnen op meer plaatsen dan veel mensen verwachten. Ze verwerken koelwater en bedrijfswater, brengen product over tussen tanks, voeden wassers, circuleren pekel of thermische vloeistof en ondersteunen reactormantelsystemen. In chemische fabrieken kan dezelfde pompfamilie worden gebruikt voor verdunde oplossingen, oplosmiddelen en andere vloeistoffen met een lage viscositeit, op voorwaarde dat de bevochtigde materialen en afdichtingen compatibel zijn. Wanneer de stroom vaste stoffen of gas bevat, verandert het beeld en kan een ander ontwerp of een aangepaste installatie nodig zijn.

Een nuttig onderscheid is dat tussen overdracht en circulatie. Een transferpomp heeft doorgaans een gedefinieerde start- en stopcyclus en heeft mogelijk zelfaanzuiging of zuigkracht nodig. Een circulatiepomp draait gedurende lange perioden, dus efficiëntie en een stabiele werking nabij het beste efficiëntiepunt zijn belangrijker. Verdampings- en kristallisatiecircuits zijn daar een goed voorbeeld van: de pomp moet een grote hoeveelheid vloeistof verplaatsen met een lage beschikbare opvoerhoogte, en een verkeerde selectie kan cavitatie, trillingen of onnodig stroomverbruik veroorzaken. Dit is één van de redenen waarom ons pompenassortiment zowel procescentrifugals als chemische axiale stromingspompen voor een hoge volumecirculatie.

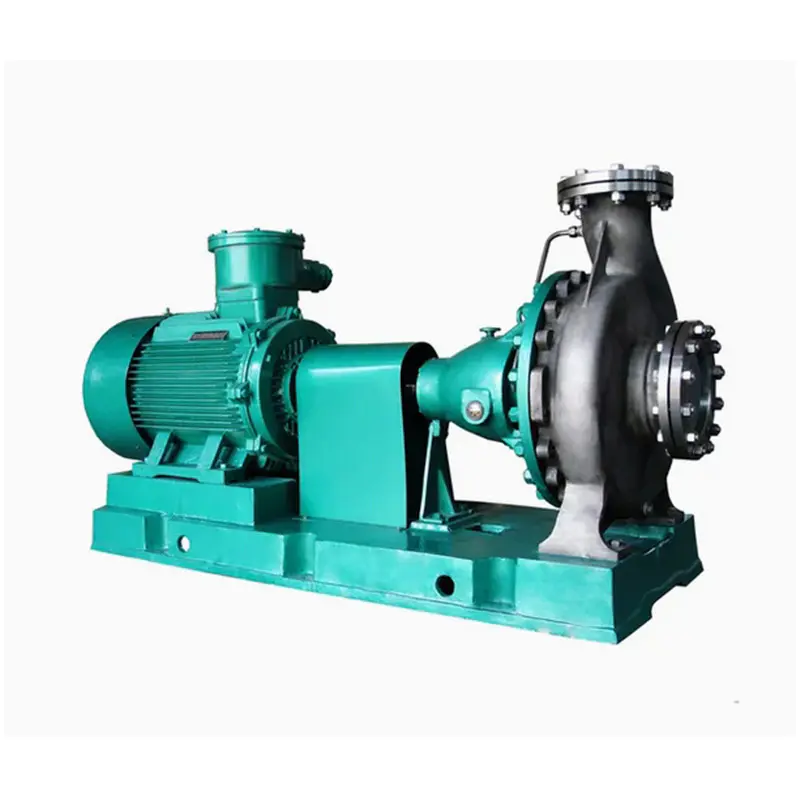

CZ standaard chemische procespomp Aan de achterkant openende chemische procespomp voor corrosieve vloeistoffen of vloeistoffen met een hoge temperatuur, met debieten tot 1500 m³/u en onderhoud zonder de pijpleiding te openen. Bekijk Product →

Maatvoering en selectiechecklist

Een betrouwbare selectie begint met data, niet met een framegrootte. Noteer het normale en maximale debiet, de vereiste opvoerhoogte, de vloeistofeigenschappen en de bedrijfstemperatuur voordat u naar de curven kijkt. Controleer vervolgens de zuigzijde zorgvuldig. Veel pompen met een hoog debiet krijgen de schuld van cavitatie, terwijl het echte probleem een ​​onvoldoende beschikbare netto positieve zuighoogte, een lange zuigleiding of een slecht geplaatste elleboog is. De volgende controles zijn een praktisch startpunt.

1. Werkpunt: Bevestig de ontwerpstroom en -hoogte, plus eventuele toekomstige capaciteitsmarge. Vermijd het toevoegen van willekeurige marges die de pomp helemaal rechts van zijn curve duwen.
2. Vloeistofgegevens: Registreer viscositeit, dichtheid, gehalte aan vaste stoffen, opgelost gas, corrosiviteit en temperatuur. Deze bepalen het pomptype, de materialen en de afdichtingsopstelling.
3. NPSH-marge: Vergelijk de beschikbare NPSH met de vereiste NPSH over het volledige debietbereik, niet alleen op het ontwerppunt.
4. Materialen en afdichtingen: Zorg ervoor dat de bevochtigde onderdelen overeenkomen met de vloeistof en kies een spoelplan voor afdichtingen dat in het veld kan worden onderhouden.
5. Bestuurder en besturing: Controleer de afmetingen van de motor, de startmethode, de werking met variabele snelheid en het effect van snelheidsverandering op debiet en opvoerhoogte.
6. Indeling: Houd de aanzuigleidingen kort en direct, zorg voor voldoende onderdompeling en laat ruimte vrij voor onderhoudstoegang.

Het helpt ook om te vragen hoe de pomp zal worden bediend. Een unit die jarenlang op volle snelheid draait, heeft andere prioriteiten dan een unit die regelmatig wordt gesmoord of geschakeld. Als het systeem een ​​groot debietbereik nodig heeft, kan variabele snelheidsregeling nuttiger zijn dan een grotere waaiertrim. Als de vloeistof corrosief is, kan een beklede of roestvrijstalen constructie vooraf meer kosten, maar de stilstandtijd verminderen. Het doel is niet om het hoogste stroomnummer te vinden; het is het vinden van een pomp die binnen een gezond werkingsvenster blijft.

Opmerkingen over installatie, bediening en onderhoud

Centrifugaalpompen met hoog debiet belonen een goede installatie. Het voegen van de grondplaat, de uitlijning van de as en de ondersteuning van de leidingen zijn van belang omdat grote stroomvolumes merkbare reactiekrachten kunnen veroorzaken. De aanzuigleidingen moeten vrij zijn van hoge punten waar lucht zich kan verzamelen, en de pomp mag nooit drooglopen, tenzij deze specifiek voor die taak is ontworpen. Controleer tijdens de inbedrijfstelling de rotatie, afdichtingslekkage, trillingen en motorstroom op het feitelijke bedrijfspunt. Een pomp die bij het opstarten lawaai maakt of trilt, kan cavitatie vertonen, verkeerd uitgelijnd zijn of ver van de ontwerpstroom afwijken.

Houd bij dagelijks gebruik de zuigdruk, persdruk, debietindicatie en de lagertemperatuur in de gaten. Een geleidelijk stroomverlies kan wijzen op een versleten waaier, een gedeeltelijk verstopte zuigzeef of een verandering in het proces. Storingen in de mechanische afdichting zijn vaak te wijten aan drooglopen, een slechte spoelstroom of een verkeerde uitlijning, en niet zozeer aan de afdichting zelf. Bewaar reserve-slijtringen en pakkingen voor kritieke eenheden en registreer de pompcurve bij de inbedrijfstelling, zodat toekomstige prestatieveranderingen kunnen worden beoordeeld aan de hand van een bekende basislijn. Voor toepassingen waarbij hoge temperaturen of corrosie optreden, is een preventief onderhoudsschema op basis van de staat van de afdichting en de trillingstrend doorgaans nuttiger dan een vast revisie-interval.

Verticale axiale stromingspomp voor toepassingen met grote volumes Verticale pomp met axiale stroming voor toepassingen met grote volumes en lage opvoerhoogte; ruimtebesparende oriëntatie geschikt voor irrigatie, overstromingsbeheersing, afvalwaterzuivering en beperkte installaties. Bekijk Product →

Werken met een pompfabrikant met een hoog debiet

Jiangsu Feixiang Pump Manufacturing Co., Ltd. bouwt sinds de jaren tachtig chemische pompen en ons productassortiment omvat chemische procespompen, corrosiebestendige pompen, hogetemperatuurpompen, axiale stromingspompen, zelfaanzuigende pompen en aanverwante apparatuur. Die breedte is handig wanneer een hoog debiet overlapt met chemische compatibiliteit of hoge temperaturen, omdat het gesprek kan gaan van ‘welke pomp is de grootste’ naar ‘welke hydraulische en materiaalcombinatie bij deze lijn past’. Onze CZ-, HJ-, IH- en ZA-procespompfamilies bedienen verschillende delen van die kaart, terwijl pompen met axiale stroming en verticale circulatie geschikt zijn voor toepassingen met grote volumes en een lage opvoerhoogte.

Als u een nieuwe installatie plant of een pomp vervangt die nooit helemaal past, stuur ons dan de stroom-, opvoerhoogte-, vloeistofgegevens, temperatuur en een eenvoudige schets van de leidingindeling. Wij kunnen samen met u de plicht bekijken en een praktische configuratie aanbevelen. Het doel is een centrifugaalpomp met hoog debiet die zijn werk stil, efficiënt doet en met onderhoud dat uw team daadwerkelijk aankan.
